MODULE DE COMMUNICATION · AT-MODEM

SIGMA

M-3003

Ajoutez le Wi-Fi et le Bluetooth à votre appareil connecté

Un module de communication piloté par l’hôte, avec Wi-Fi, Bluetooth, RS-232, RS-485, une entrée universelle et une sortie numérique.

Découvrez les capacités Protocole AT-MODEM

Wi-FiStation et point d’accès

Bluetooth 5.0Détecter et communiquer

RS-232 / RS-485Connexion à l’hôte

Protocole AT ouvertPiloté par le développeur

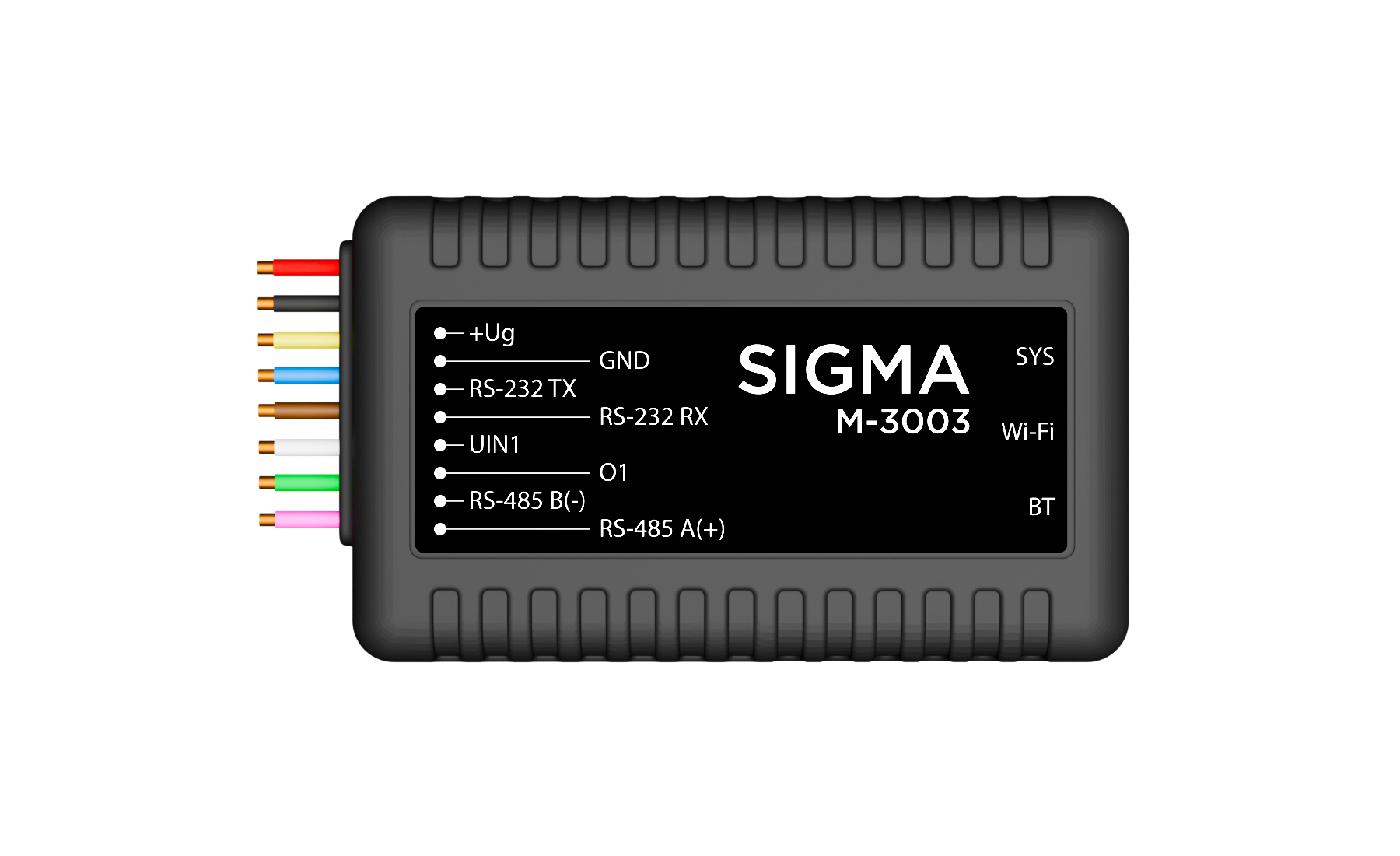

SIGMA M-3003MODULE DE COMMUNICATION

Wi-FiStation et point d’accès

Bluetooth 5.0Détecter et connecter

2 interfacesRS-232 · RS-485

1 entrée universelle

1 sortieCollecteur ouvert

3 ansGarantie

UNE COUCHE DE CONNECTIVITÉ POUR VOTRE APPAREIL

Un module. Plusieurs rôles de communication.

SIGMA enrichit un terminal de navigation, un contrôleur ou un hôte personnalisé compatible avec le Wi-Fi, le Bluetooth, la communication réseau et les E/S à distance. L’hôte conserve la commande au moyen de commandes AT documentées.

PRINCIPE DE FONCTIONNEMENT IMPORTANT

SIGMA fonctionne avec un hôte

Le micrologiciel AT-MODEM ne fait pas de SIGMA un traceur autonome. Un hôte pilote ses fonctions de communication et d’E/S via une interface série.

Interface privilégiée : Utilisez RS-232 pour la communication en duplex intégral. RS-485 est pris en charge en semi-duplex.

Découvrez le jeu de commandes

Appareil hôteLogique applicative

Commandes ATRS-232 / RS-485

SIGMAWi-Fi · BLE · E/S

CAPACITÉS DU MODULE

Connectivité pilotée par le développeur

Utilisez uniquement les fonctions nécessaires à votre projet, avec un jeu de commandes ouvert aux terminaux Navtelecom et aux plateformes hôtes tierces.

Station Wi-Fi et point d’accès

Détectez les réseaux à proximité, connectez-vous à un point d’accès pour échanger des données ou fournissez un point d’accès Wi-Fi à d’autres appareils.

Communication Bluetooth 5.0

Détectez les appareils Bluetooth à proximité et créez des processus BLE de client, serveur, diffusion et capteurs au moyen de commandes AT.

Échange de données TCP et UDP

Utilisez les opérations DNS, ping, TCP et UDP pour transférer les données applicatives via une connexion Wi-Fi disponible.

Deux interfaces série

Connectez le module à un hôte compatible via RS-232 ou RS-485 et pilotez-le avec le jeu de commandes public AT-MODEM.

Entrée universelle

Lisez l’état logique ou configurez les modes pris en charge de mesure de tension, de comptage et de fréquence depuis l’appareil hôte.

Commande de la sortie numérique

Commutez la sortie à collecteur ouvert depuis l’application hôte pour les scénarios de commande connectés.

Fonctions selon l’appareil de commande. Les fonctions disponibles dans une solution finalisée dépendent du matériel, du micrologiciel et du logiciel de l’appareil qui pilote SIGMA. Une capacité documentée dans AT-MODEM peut ne pas encore être mise en œuvre par chaque traceur Navtelecom ou hôte tiers.

POSITIONNEMENT ASSISTÉ PAR WI-FI

Plus de contexte en cas de perturbation GNSS

Un traceur Navtelecom compatible peut combiner les informations LBS cellulaires avec les adresses MAC des points d’accès Wi-Fi proches et les envoyer à Yandex Locator pour obtenir une estimation de position en ligne plus utile dans les environnements soumis au brouillage radio.

Comment fonctionne Yandex Locator

LBS cellulaire+Détection Wi-FiEstimation de position

INTÉGRATION CONCRÈTE

Pour une mise en œuvre ouverte et maîtrisée

Utilisez SIGMA comme module d’extension compact au lieu de reconcevoir la couche de communication de votre appareil hôte.

Protocole public AT-MODEM

Développez l’intégration de l’hôte avec des commandes documentées et testez les requêtes à l’aide de l’utilitaire NTC AT Tools.

Canal de données Wi-Fi

Connectez-vous à un point d’accès et échangez les données applicatives via TCP ou UDP sans ajouter de matériel Wi-Fi à l’hôte.

Intégration BLE

Détectez, connectez et échangez les données de caractéristiques avec les appareils Bluetooth compatibles sous le contrôle de l’hôte.

CARACTÉRISTIQUES TECHNIQUES

Capacités détaillées du module

Examinez la connectivité, les interfaces, la protection et les caractéristiques physiques avant de concevoir l’intégration.

RS-232Pris en charge

RS-485Pris en charge

Entrée universelle1

Modes d’entréeNumérique, tension analogique, comptage et fréquence

Sortie numérique1, collecteur ouvert

Courant maximal de commutation de sortie500 mA

USB Type-CConnecteur présent ; non utilisé

Modes de fonctionnementDétection, mode station et mode point d’accès

Bande de fréquences2.4 GHz

Norme WLANIEEE 802.11 b/g/n

Débit de donnéesJusqu’à 150 Mbit/s

Fonctions réseauDNS, ping, TCP et UDP

Configuration RF1T1R

Puissance d’émission maximale20.5 dBm

Sensibilité du récepteur−103.5 dBm

AntenneAntenne Wi-Fi/Bluetooth intégrée

VersionBluetooth 5.0 + LE

FonctionsDétection des appareils, modes BLE client, serveur et diffusion

Débit de donnéesJusqu’à 2 Mbit/s

AntenneAntenne Wi-Fi/Bluetooth intégrée

Tension d’entrée8–37 V CC

Consommation en fonctionnement≤100 mA à 12 V, batterie de secours entièrement chargée

Consommation pendant la charge≤200 mA à 12 V, batterie de secours en charge

Consommation en mode veille≤6 mA

Protection contre les surtensionsJusqu’à 200 V

Protection contre l’inversion de polaritéPris en charge

Batterie de secoursLi-Po, 3,7 V, 130 mAh

Horloge temps réel (RTC)Intégré

Lecture de la tension d’alimentationDisponible via les commandes AT

Température de fonctionnement sans batterie intégrée−40 °C à +85 °C

Température de fonctionnement avec batterie intégrée−20 °C à +60 °C

Température de charge de la batterie intégrée0 °C à +50 °C

Humidité relative maximale à +35 °C95%

Indice de protectionIP54

Durée de vie10 ans

Garantie3 ans

Garantie de la batterie1 an

Dimensions65,5 × 38,4 × 14,3 mm, hors câble

Poids28 g, hors câble

BoîtierModule de communication filaire compact

INTÉGRATION OUVERTE DE L’HÔTE

Intégrez SIGMA aux appareils de tout fabricant

SIGMA ne se limite pas aux traceurs Navtelecom. Un terminal de navigation, un contrôleur ou un hôte personnalisé de tout fabricant peut piloter le module via RS-232 ou RS-485 avec le protocole public AT-MODEM.

Les fonctions disponibles dépendent du matériel de l’hôte et de la mise en œuvre de son micrologiciel ou logiciel.

Voir le protocole AT-MODEM

Fonctionnalités propres à chaque modèle. Les traceurs 2G compatibles prennent uniquement en charge la transmission de données Wi-Fi et la détection des points d’accès Wi-Fi proches ; aucune extension des fonctions SIGMA n’est prévue pour ces modèles. Des fonctions étendues sont prévues pour les traceurs 4G, mais ne doivent pas être considérées comme actuellement disponibles. Confirmez les fonctions prises en charge par le modèle exact et sa version de micrologiciel avant le déploiement.
